IES Antonio Machado
El proyecto ubicado en IES Antonio machado consta de 164 módulos fotovoltaicos de 460W y dos inversores Huawei SUN2000 36 KTL-M3 conectados en cascada.
Con esta combinación se consigue una potencia pico total (que es la potencia de salida de los módulos) de 75,44 kWp, que llega a los dos inversores trifásico de 36 kW de potencia nominal.
Los módulos están anclados a paneles sándwich con estructuras Sunfer, otro de nuestros proveedores de confianza.
Este tipo de disposición funciona por filas y se llama string de módulos. Cada string o hilo lleva un numero de paneles que corresponde conexionado en serie de toda la fila, conectando el positivo del primer módulo con el negativo del siguiente consecutivamente hasta llegar al final.
Como se puede ver, se trata de una instalación pensada para adaptarse minuciosamente a las necesidades de espacio y consumo del instituto que nos ayudan a conseguir un notable ahorro en la factura de la luz y, de paso, a reducir la huella de carbono que dejamos durante nuestras obras laborales.
Destacamos que el voltaje de salida de cada string está dentro del rango de voltaje de cada entrada que es bastante amplio en esto modelo inversor, permitiendo así muchas combinaciones.

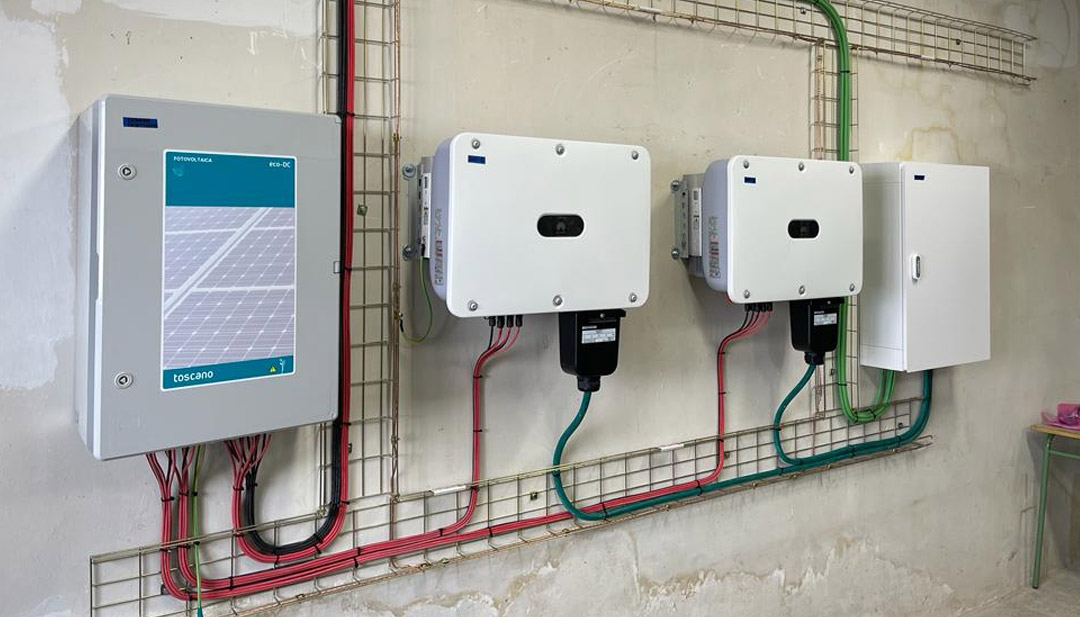

Figura 1. Cableado y posición de los inversores en cascada.
Si quieres saber más sobre nuestra instalación o quieres ponerte una, no dudes en ponerte en contacto con nosotros o venir a visitarnos, estaremos encantados de trabajar juntos.
¿En qué se divide? En esta imagen (suponiendo que se queda la que está ahora mismo en la página web): se ve de primera mano dos inversores, marca Huawei, potencia nominal 36kW en Trifásico, el corazón de la instalación fotovoltaica, equipo encargado de transformar la energía continua que transforman los módulos fotovoltaicos procedente del sol, a energía alterna para el cuadro general de la casa. Este equipo cuenta con una antena WIFI, la cual será necesaria para visualizar toda nuestra producción.
En la izquierda tenemos las protecciones de corriente continua necesarias para proteger el inversor.
La plataforma usada para monitorizar las instalaciones con inversores de la marca Huawei. En las mejores condiciones, como verano, se puede llegar a reducir hasta un 50% o más de la factura eléctrica de compañía.

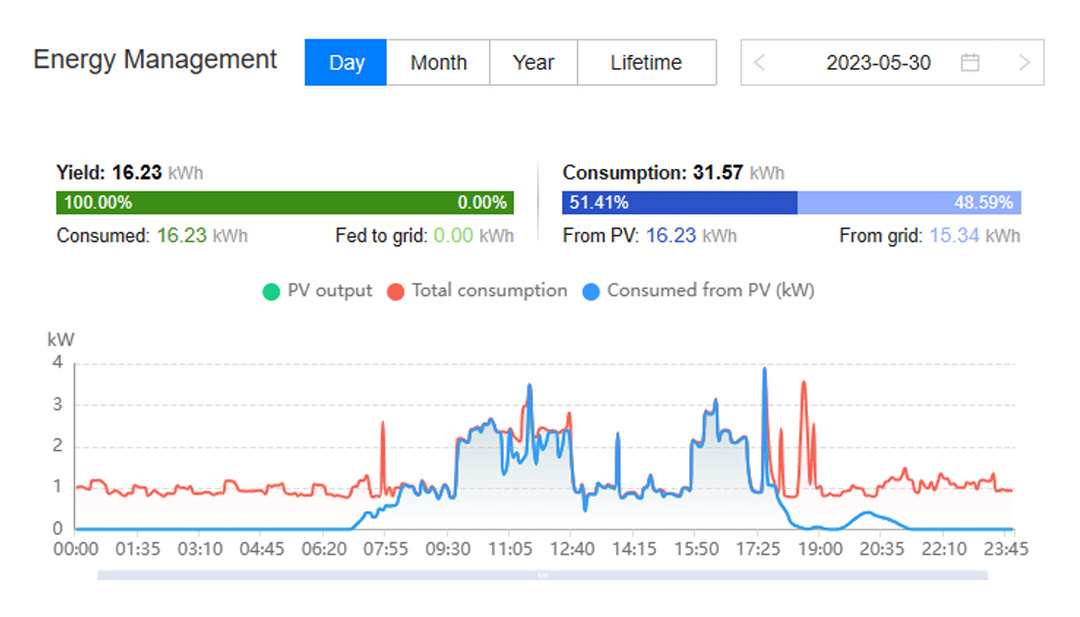

Figura 2. Gráfica IES Antonio machado 30/05/2023.
Como se ve en la Figura 2, este día de trabajo se llegó a consumir prácticamente el 100% de la energía generada, disminuyendo hasta en un 51.41% el consumo suministro de red.
