El proyecto de nuestra sede en Madrid, ubicada en la calle Germán Pérez Carrasco, 68, consta de 34 módulos fotovoltaicos de 460W y un inversor Huawei modelo SUN2000 15 KTL-M2.


Con esta combinación se consigue una potencia pico total (que es la potencia de salida de los módulos) de 15,64 kWp, que llega al inversor trifásico de 15 kW de potencia nominal.


La ubicación de los módulos se ha realizado en 2 filas de 17 y están anclados a paneles sándwich con estructuras Sunfer, otro de nuestros proveedores de confianza.


Este tipo de disposición funciona por filas y se llama string de módulos. Cada string o hilo de 17 módulos es un conexionado en serie de toda la fila, conectando el positivo del primer módulo con el negativo del siguiente consecutivamente hasta llegar al final.


A continuación, el inversor rastreará los puntos de máxima potencia de cada string con sus 2 MPPT (seguidor de punto de máxima potencia), consiguiendo la mayor capacidad posible de cada punto para disfrutar de la instalación.



Como se puede ver, se trata de dos instalaciones pensadas para adaptarse minuciosamente a las necesidades de espacio y consumo de cada delegación y que nos ayudan a conseguir un más que notable ahorro en la factura de la luz y, de paso, a reducir la huella de carbono que dejamos durante nuestras oras laborales.


Destacamos que el voltaje de salida de cada string está dentro del rango de voltaje de cada entrada que es bastante amplio en estos modelos de inversores, permitiendo así muchas combinaciones.


Si quieres saber más sobre nuestra instalación o quieres ponerte una, no dudes en ponerte en contacto con nosotros o venir a visitarnos, estaremos encantados de trabajar juntos.


En Grupo RIAS apostamos tanto por la transición energética y acabar con la dependencia de combustibles fósiles y su alta emisión de contaminantes. Por eso, contamos con una instalación fotovoltaica de 15kW en nuestra oficina de Calle Germán Pérez Carrasco, 68 para poder enseñar al cliente y explicar con datos reales de nuestros consumos.


¿En qué se divide? En esta imagen (suponiendo que se queda la que está ahora mismo en la página web): se ve de primera mano el inversor, marca Huawei, potencia nominal 15kW en Trifásico, el corazón de la instalación fotovoltaica, equipo encargado de transformar la energía continua que transforman los módulos fotovoltaicos procedente del sol, a energía alterna para el cuadro general de la casa. Este equipo cuenta con una antena WIFI, la cual será necesaria para visualizar toda nuestra producción.


En la izquierda tenemos las protecciones de corriente continua necesarias para proteger el inversor.


La plataforma usada para monitorizar las instalaciones con inversores de la marca Huawei. En las mejores condiciones, como verano, se puede llegar a reducir hasta un 50% o más de la factura eléctrica de compañía.

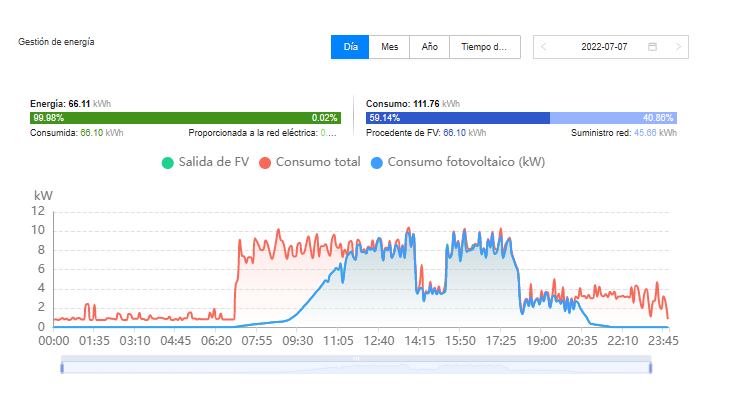

Figura 1. Gráfica RIAS Madrid 7/7/2022.


Como se ve en la Figura 1, este día de trabajo se llegó a consumir prácticamente el 100% de la energía generada, disminuyendo hasta en un 60% el consumo suministro de red.



Figura 2. Gráfica RIAS Madrid 7/7/2022.


Por el contrario, como se ve en la Figura 2. esta situación puede empeorar, aún notando rebajas en tu factura eléctrica. En esta situación, aunque seguimos consumiendo el 100% de la energía que convertimos, solo conseguimos reducir un 20% el consumo de red.
